1: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)19:57:47 ID:T97T2efDf
(´,,・ω・,,`)今日はフロントフォークのオーバーホールをしました

おっちゃんの中古で買ったマグナはあちこちボロい
前足ちゃんと直してあげたい
PtYiRd3

ダストシールも割れちゃってます

yd3axRh
高齢なのでフロントフォークの腐食も進んでます

引用元 http://hayabusa.open2ch.net/test/read.cgi/news4vip/1412765866/

スポンサードリンク

2: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)19:59:46 ID:T97T2efDf
シールを打ち換えてオイル交換します

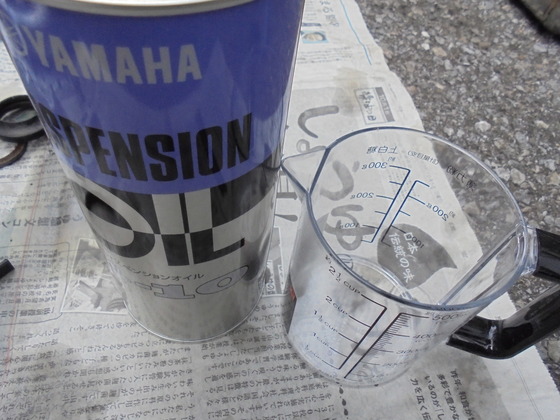

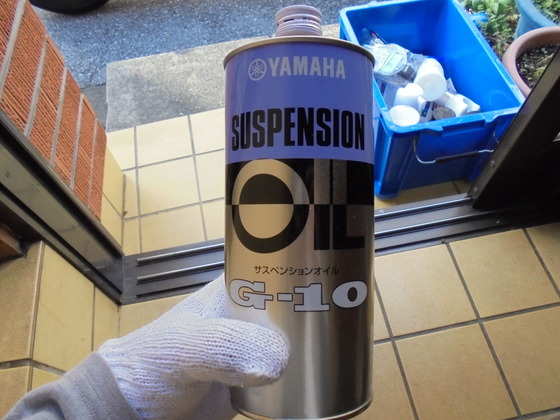

オイルはこれ
V29MQgJ
ホンダのバイクだけどヤマハのオイル







こっちのが安かったんだもん

3: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:00:44 ID:T97T2efDf

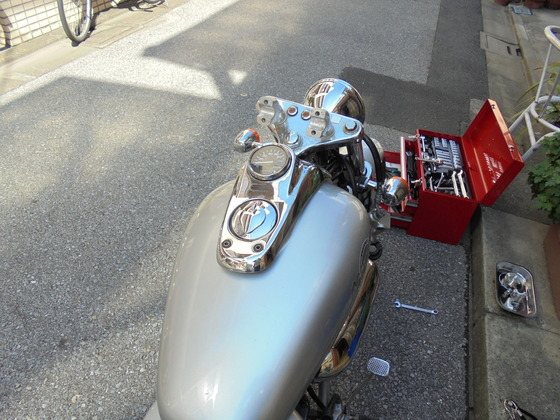

ハンドル周りをバラします
EfRXuqn

4: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:02:51 ID:T97T2efDf

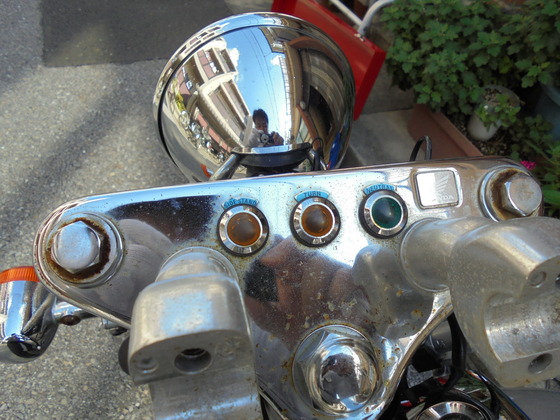

トップブリッジもややサビサビなのでepIA2mJ

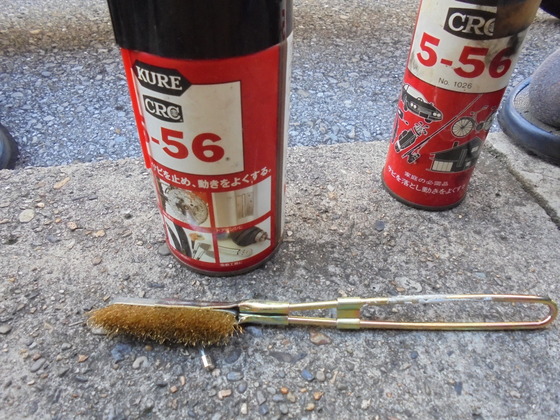

5-56と真鍮ブラシでネジ周りをゴシゴシ
クリームクレンザーでトップブリッジをゴシゴシ
Dd6UMkQ

5: 名無しさん＠おーぷん 2014/10/08(水)20:02:55 ID:zdkjiEDwI
正立やと全バラやないんやっけ？

6: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:04:07 ID:T97T2efDf
>>5
(´,,・ω・,,`)上手い事フォークだけ抜けました

7: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:04:26 ID:T97T2efDfS7ZEC89

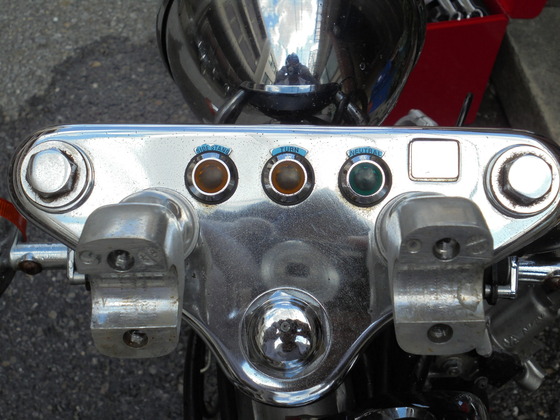

ちょっと綺麗になった気がする

8: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:05:23 ID:T97T2efDf
l8KCGpE

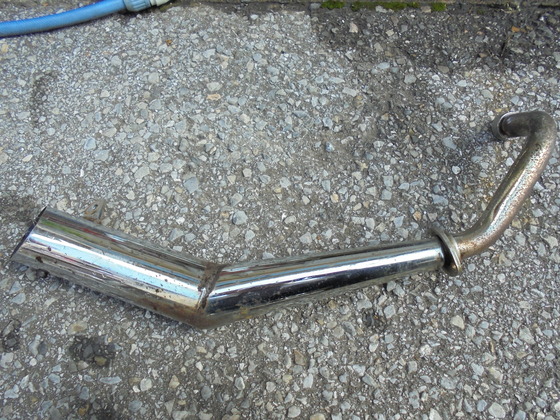

ジャッキアップするのに邪魔なのでマフラー外す

9: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:05:45 ID:T97T2efDf
moR6Gso

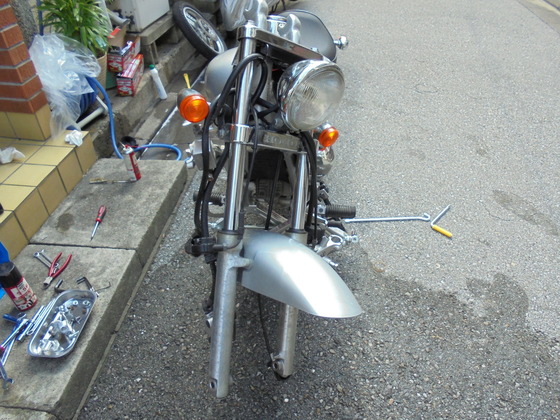

フロントタイヤ取れた

10: 憂ふ色の憂鬱◆UQUKQhncUU 2014/10/08(水)20:06:32 ID:jN8Ktp31m
すげぇな

11: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:06:56 ID:T97T2efDf

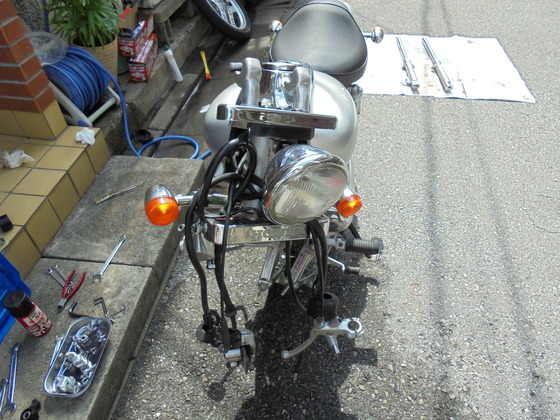

トップブリッジのネジを緩めるとフォークが下から抜けます
4n7Fuyd

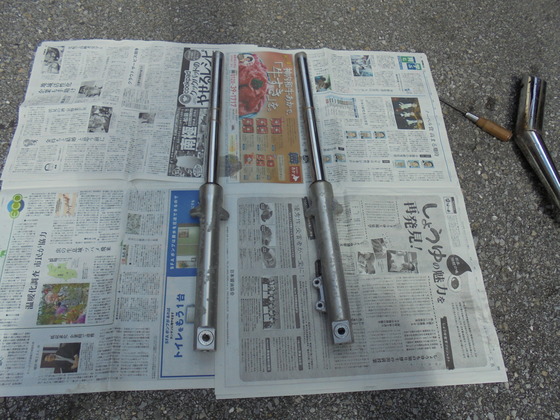

抜けた
wTmWcvr

13: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:09:17 ID:T97T2efDf
kqaQ7zc
フロントフォークを逆さまにして下のネジを緩めて抜きますが本日最大の難所
ネジロック剤で張り付いてて硬ええええええええええええええ｡ﾟ(ﾟ´Д`ﾟ)ﾟ｡

六角レンチが折れるかと思いましたがなんとか外す

16: 名無しさん＠おーぷん 2014/10/08(水)20:11:06 ID:TUy8LJEud
>>13
これは車体にフォーク付いてるときに緩めといたら良かったんじゃないか

17: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:13:22 ID:T97T2efDf
>>16
(´･ω･｀)フォークが一緒に回ってしまいまぬ

14: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:10:07 ID:T97T2efDf
vXOK4a1

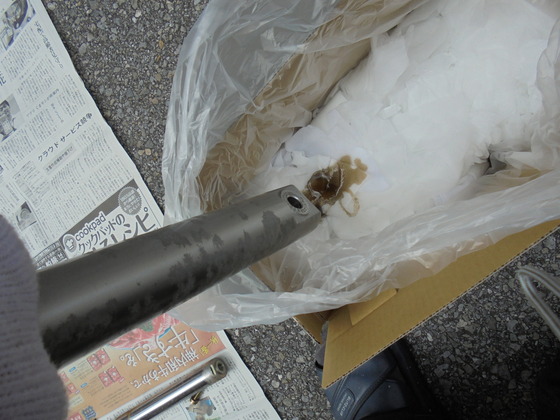

下に向けて古いオイル抜きます
オエエエエエエエエエエ

15: 名無しさん＠おーぷん 2014/10/08(水)20:10:12 ID:zdkjiEDwI
せっかくだから突き出し調整して
ハンドル逆さにしてガッツリ前傾のドラッグ仕様にしよう！

20: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:16:42 ID:T97T2efDf
>>
こういうスタイルが好き
https://www.youtube.com/watch?v=cEKRKq4mmnk


18: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:14:33 ID:T97T2efDf
BXgcIr0

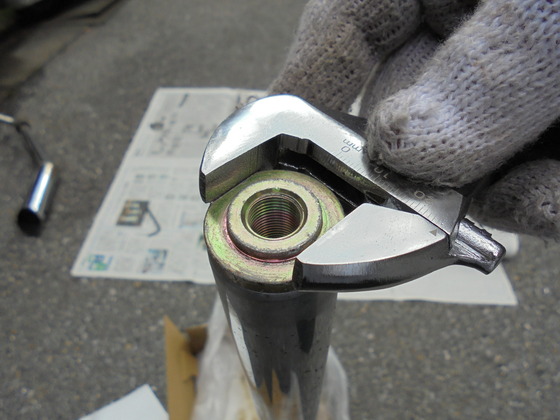

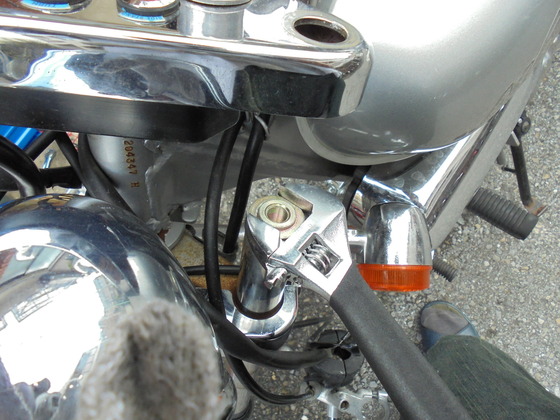

上のネジを緩めようとしますがフォークが一緒に回る…滑る･･･

MZOAIsg
仕方ないのでもう一度三股に仮組みして回す

19: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:15:39 ID:T97T2efDf
RreUdFq
ダストシールをマイナスドライバーでコジって外し中のクリップ、オイルシールもコジって外します

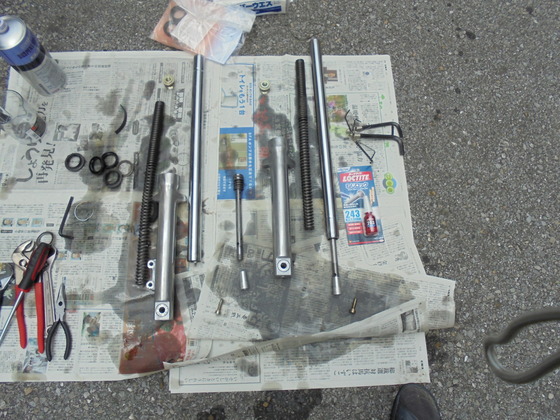

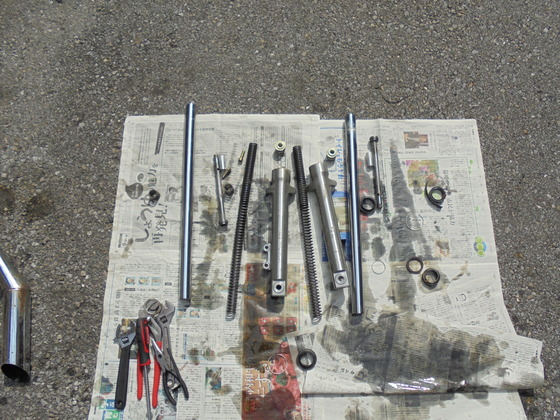

バラバラになりました

23: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:23:47 ID:T97T2efDf
PcUnaYt

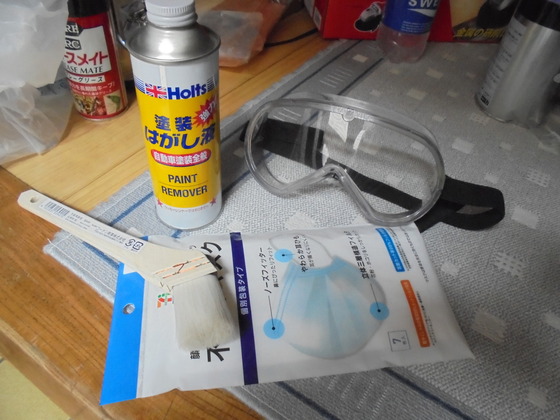

マスクとゴーグルを着用しフォークスライダーの塗装を剥離します

24: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:25:04 ID:T97T2efDf
1hfVKuH

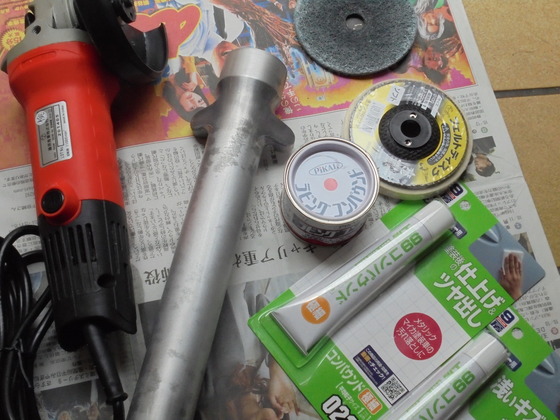

剥離したらグラインダーとコンパウンドでバフ掛けします
さすがに歳なので耐水ペーパーで手バフはきついのです

25: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:25:48 ID:T97T2efDf
uQoohFd
タワシのディスクで表面のサビとかをザックリ削ります

26: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:27:14 ID:T97T2efDf

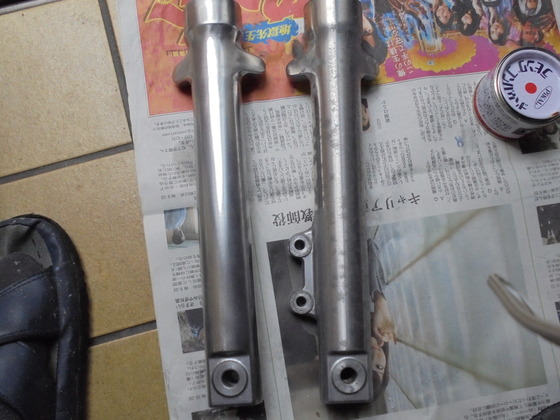

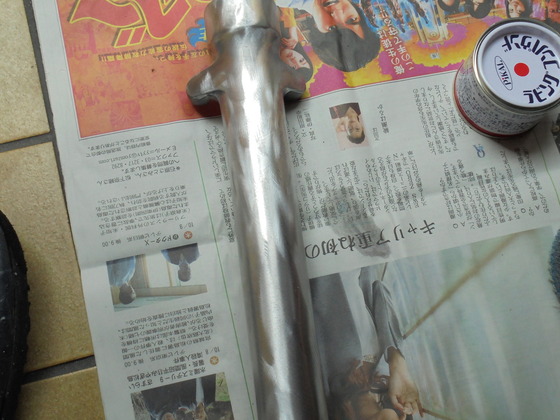

フェルトディスクに付け替えて粗め→細め→極細の順でバフ掛け
vW8D4UA
（＊´ω｀＊）ドヤァあああああああああああああ

27: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:28:09 ID:T97T2efDf
5tFCyiM
もう一本同じ作業をしたらバラした順の逆にこういう形で組み上げます

28: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:29:30 ID:T97T2efDf
pwR7rdl

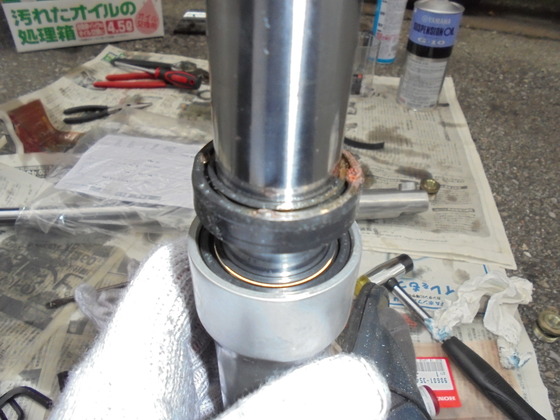

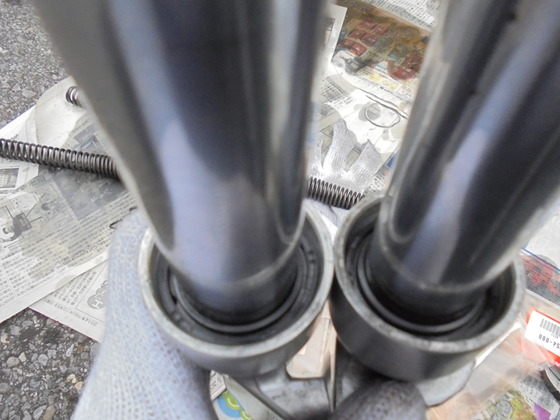

オイルシールを打ち込むのに専用工具が必要になりますが高いので
古いオイルシールをこういう感じで重ねてマイナスドライバーとハンマーで均等に叩きこんでいきます

29: 名無しさん＠おーぷん 2014/10/08(水)20:29:59 ID:ZcH3VvId2
隊長さんこんばんは！

30: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:30:45 ID:T97T2efDf
>>29
(´,,・ω・,,`)こんばんわ！

vENpRln
入りました。クリップを入れてダストシールをネジ込んで出来上がり

31: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:32:27 ID:T97T2efDf
azPRFow
オイルを注ぎます。マグナは173.5ccです。

BGVk3uz

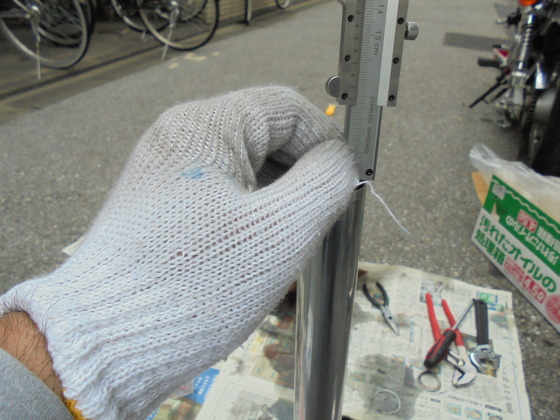

オイルを注いだらレベルが127mmである事を確認して蓋をします

32: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:33:10 ID:T97T2efDf
nFm7EWt

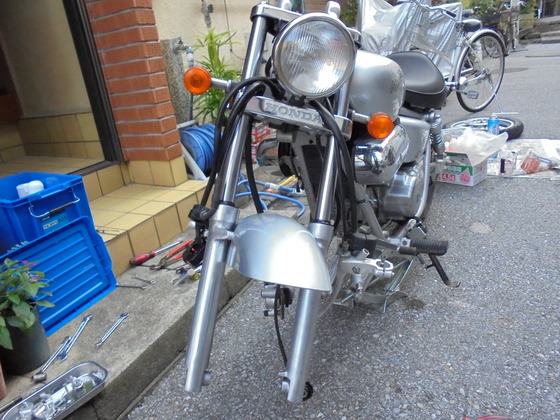

車体にフォークを組み付けました

33: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:35:40 ID:T97T2efDf
fcW4pCy

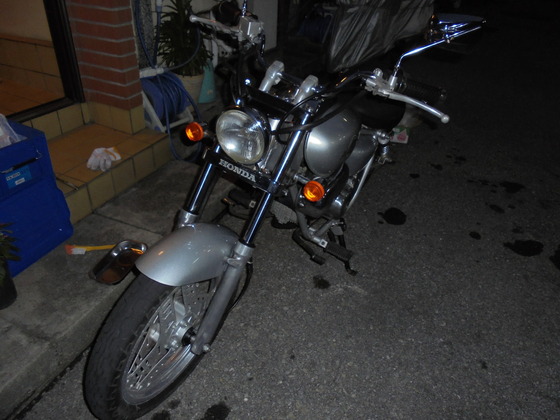

出来上がり！日が暮れてしまいました(´,,・ω・,,`)

近々ボアアップの予定なのでシリンダーヘッドを分解してポート研磨をしたかったのですが
おっちゃんはもうクタクタです。

後はロンツー仕様にリアキャリアを自作する予定です。
純正キャリアは中々手に入りにくくヤフオクにたまに出ても高いのです(´,,・ω・,,`)

34: 名無しさん＠おーぷん 2014/10/08(水)20:36:57 ID:ZcH3VvId2
隊長フロントフォークの点錆対策はどうしてる？

35: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:39:44 ID:T97T2efDf
>>34
クローム周りはクリームクレンザーが良いと聞いたので試しましたが落ちません(´,,・ω・,,`)
今度メタルコンパウンドを試してみようかと思います

36: 名無しさん＠おーぷん 2014/10/08(水)20:41:58 ID:ZcH3VvId2
>>35
中々落ちませんよね、自分はボンスターとヤスリで段差を無くして
シリコングリスで誤魔化してますorz

37: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:43:12 ID:T97T2efDf
(´,,・ω・,,`)マグナ50は何故かネットでは馬鹿にされますがとても良いバイクです
乗ってるバイクが何だろうと関係ないのです。好きで乗ってるんだから

バイクがボロくなってくると愛情も薄れがちですが愛と部品さえあればいくらでもバイクは復活します
みなさんも末永く愛車に乗り続けてください

38: 名無しさん＠おーぷん 2014/10/08(水)20:51:19 ID:34JZwudtt
ブログでやれ
ここに書いて役にたつ奴いねーよ
じこま

39: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:53:53 ID:T97T2efDf
>>38
全てのスレにおいて言える事をドヤ顔で言われましても

40: 船に乗れなかった船乗り 2014/10/08(水)20:58:49 ID:c5Oznm42s
>>39
ツーリングの写真あげてる人？

41: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)20:59:23 ID:T97T2efDf
>>40
(´,,・ω・,,`)そうです

42: 船に乗れなかった船乗り 2014/10/08(水)21:00:18 ID:c5Oznm42s
>>41
おおーまとめサイト等でみてます

ここまで出来るのにどれくらいイジりました？
工具って高い？

43: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)21:03:44 ID:T97T2efDf
>>42
(´,,・ω・,,`)工業高校出身なのでバイク、車はイジり慣れてます
あと若い時にバイクのレースやってたので基本、自分でバラしたり組んだりします

工具はアマゾンでセットで1万円くらいのやつを買って必要な物はその都度買い足してます。
今はネットで勉強出来るのでやる気さえあれば誰でも出来ますよ

44: 船に乗れなかった船乗り 2014/10/08(水)21:05:55 ID:c5Oznm42s
>>43
工業高校出身でバイクいじれるとか羨ましいｗ
バイク乗り出したら親父の趣味バイクなので借りようかな


いろいろのってマグナに落ち着いたんですね
昔乗っていたバイクで一番楽しかったのはなんですか？

45: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)21:10:26 ID:T97T2efDf
>>44
NSR50かなぁ。。。ミニバイクレース出身→250のレースに転向なので
とにかく大きいバイクより50ccの方が限界を引き出せるという意味で楽しかったです
草レースで何度が上位入賞も出来ましたし。

あとは公道走れないけどモトクロッサーのYZ80というバイクが楽しすぎました。
自家用としては並列エンジンのTZR250です

46: 船に乗れなかった船乗り 2014/10/08(水)21:13:19 ID:c5Oznm42s
>>45
ミニレプリカの２ストですかいいですね～

いまじゃ２ストはなかなか乗れませんからね

私はまだ免許すら持ってないので、雑誌読んだりここで情報仕入れたり
中古サイト巡ったりするだけですけどｗ

47: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)21:15:24 ID:T97T2efDf
>>46
(´,,・ω・,,`)そういう時期も全部含めて楽しいのがバイクですよ
いつかライダーの聖地、北海道で会いましょう

49: 名無しさん＠おーぷん 2014/10/08(水)21:31:34 ID:34JZwudtt
いい歳のした爺の負け惜しみが
「まわりの子たちも皆やってるから」かよ
お前自身がマグナ乗りの評判下げてる元凶だ

50: 船に乗れなかった船乗り 2014/10/08(水)21:35:40 ID:c5Oznm42s
>>49
何言ってんの？

マグナに乗ってるのでしたらうｐしてください！

51: (´,,・ω・,,`)原付隊長＠マグナ紳士 2014/10/08(水)21:40:24 ID:T97T2efDf
>>49
(´,,・ω・,,`)日本語でお願いします

53: 名無しさん＠おーぷん 2014/10/09(木)00:20:10 ID:jsJpxLLST
乙だった！
